CAD-Zeichnungen
CAD-Zeichnungen
für alle Planungsphasen
- Grundfließbilder.
- Verfahrensfließbilder
- R&I´s (mit Komponentenlisten)
- Aufstellungspläne
- Rohrleitungspläne
- Unterstützungszeichnungen
- Isometrien mit Stücklisten
- Apparate und Behälterzeichnungen
- Komponentenzeichnungen
- Bauteilzeichnungen
- Zusammenstellungszeichnungen
- Lagepläne
- Fabriklayouts
- Koordinationspläne
Venturis / Tricad - Sprinklerleitungen / TGA
ENV für BER,
Daimler, BMW, VW - Heizung / Kälte
- Bestandsaufnahme / Revisionsplanung
- Digitale Dokumentation*
EINGESETZTE SOFTWARE
- MicroStation V8i
(30 Jahre Erfahrung!) - Connect OBD
(inkl. Elektropaket BER) - Venturis T
TGA 2018.0/ 6 BER - AutoCAD
Hierbei setzen wir auf Wunsch auch Ihre eigenen CAD-Vorgaben um.
*Wir verfügen über langjährige Erfahrung mit der Anwendung von Dokumentationsrichtlinien für den BER für die Richtlinien 5.4 bis 6.4.
Vorteil

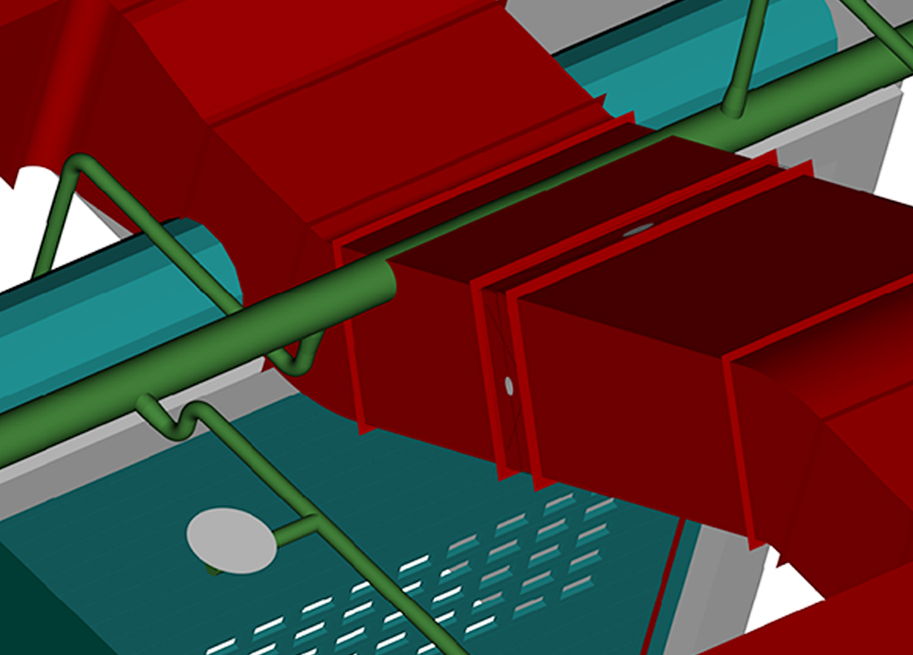

Kontrolle aller Gewerke

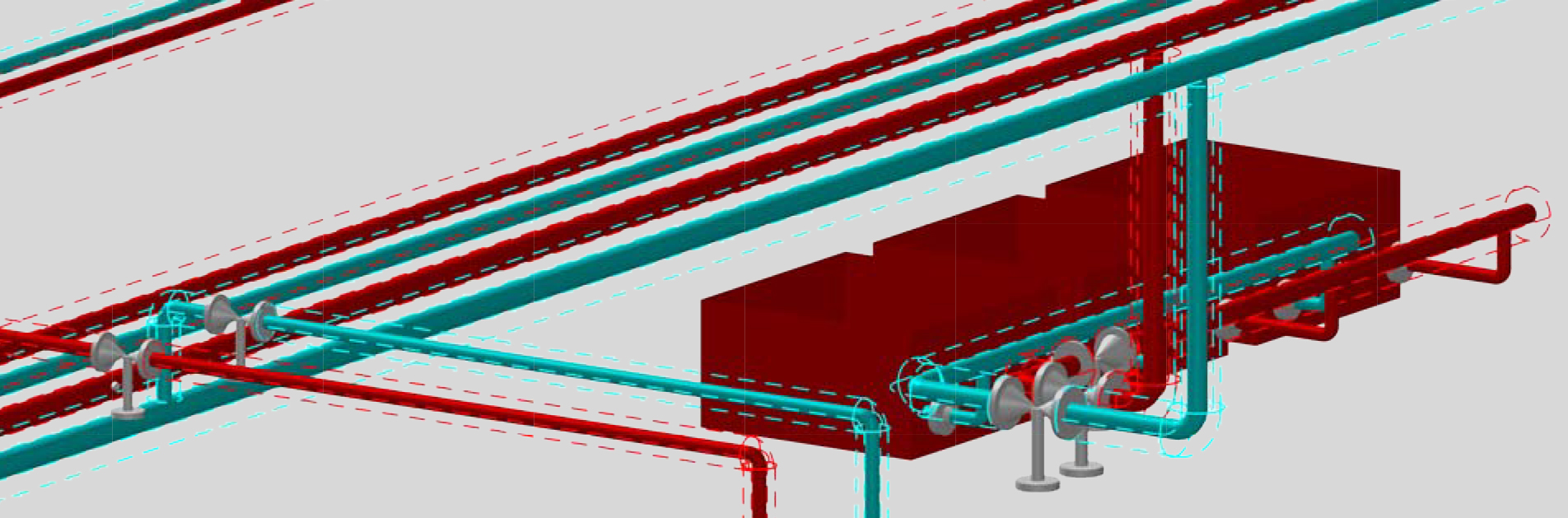

Ausführungsplanung Sprinkler, Umbau einer Produktionshalle: Der schnelle Datenaustausch auf Projektservern ermöglicht schon in frühen Planungsphasen eine sehr detaillierte Trassenplanung. Dies erspart der Montagefirma vor Ort böse Überraschungen.
